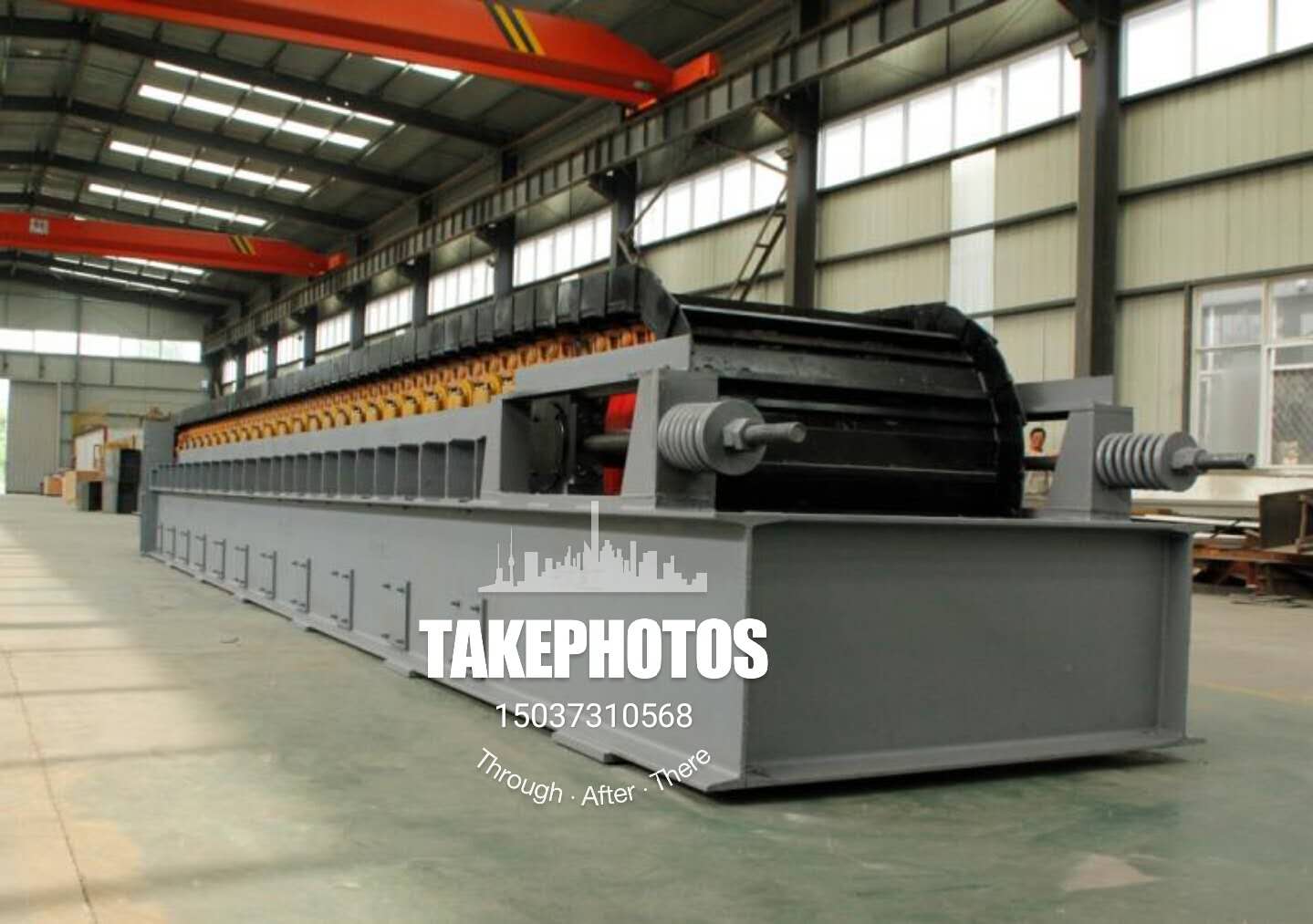

重型板式給料機 ,
是礦山、冶金、建材、港口、煤炭和化工工礦企業中廣泛使用的一種連續運輸機械。主要作為由貯料倉或轉料漏斗向破碎機、配料裝置或運輸設備連續均勻地供給和轉運各種大塊重物與磨蝕性的散狀物料之用。是礦石與原料處理和連續生產過程中重要和必不可少的設備之一。
重型板式給料機是運輸機械的輔助設備，該機在大型選礦廠破碎分*車間及水泥、建材等部門，作為料倉向初*破碎機連續和均勻給料之用，也可用于短距離輸送粒度與比重較大的物料。可水平安裝，也可傾斜安裝，Zui大傾角12度。為避免物料直接打擊到給料機上，要求料倉不出現卸空狀態。
該設備的工作原理是驅動裝置帶動主軸裝置旋轉，主軸裝置是的鏈輪帶動鏈帶裝置直線運動，將物料輸送到目的地。設備的主要特點是：能承受深倉倉壓，變頻調速可滿載啟動，可在0°到25度傾角范圍內安裝使用。
重型板式給料機部分目錄
型號 | 槽板寬度(mm) | 頭尾輪軸中心距(mm) | 給料速度(m/s) | *大給料粒度(mm) | 喂料量t/h | 傾角。 | 電機功率 KW |
BW800*15 | 800 | 15000 | 0.03-0.054 | 350 | 40-70 | 0-24 | 11 |
BW1000*7.5 | 1000 | 7500 | 0.02-0.054 | 600 | 40-100 | 0-23 | 11 |
BW1000*8 | 1000 | 8000 | 0.02-0.054 | 600 | 40-100 | 0-23 | 11 |
BW1000*12 | 1000 | 12000 | 0.02-0.054 | 600 | 40-100 | 0-23 | 15 |
BW1000*13 | 1000 | 13000 | 0.02-0.054 | 600 | 40-100 | 0-25 | 15 |
BW1000*15 | 1000 | 15000 | 0.02-0.054 | 300 | 40-80 | 0-23 | 15 |
BW1000*18 | 1000 | 18000 | 0.02-0.054 | 600 | 40-100 | 0-24 | 15 |
BW1250*6 | 1250 | 6000 | 0.014-0.08 | 600 | 45-150 | 0-23 | 15 |
BW1250*9 | 1250 | 9000 | 0.013-0.06 | 700 | 40*180 | 0-23 | 15 |
BW1250*12 | 1250 | 12000 | 0.014-0.08 | 800 | 45-150 | 0-23 | 18.5 |
BW1250*4.8 | 1250 | 4800 | 0.06 | 25 | 36-360 | 0-25 | 11 |
BW1250*15 | 1250 | 15000 | 0.0054-0.054 | 600 | 17-170 | 0-20 | 18.5 |
BW1250*20 | 1250 | 20000 | 0.022-0.066 | 500 | 50-150 | 0-24 | 22 |
BW1500*6 | 1500 | 6000 | 0.018-0.053 | 700 | 90-270 | 0-25 | 11 |
BW1500*9 | 1500 | 9000 | 0.03 | 800 | 200 | 0-23 | 15 |
BW1600*6 | 1600 | 6000 | 0.017-0.17 | 800 | 61-610 | 0-23 | 22 |
BW1600*9 | 1600 | 9000 | 0.076 | 800 | 180 | 0-23 | 22 |
BW1750*9 | 1750 | 9000 | 0.03-0.1 | 800 | 200-675 | 0-25 | 37 |
BW1750*20 | 1750 | 20000 | 0.025-0.125 | 800 | 135-405 | 0-25 | 30 |
BW1800*10 | 1800 | 10000 | 0.022-0.066 | 1200 | 220-650 | 0-23 | 45 |
BW2000*9 | 2000 | 9000 | 0.035-0.105 | 1100 | 300-900 | 0-25 | 37.5 |
BWZ型重型板式給料機是運輸機械的輔助設備，該機應用于大型選礦廠破碎分*車間及水泥、建材等部門，作為料倉向初*破碎機連續和均勻給料，重型板式給料機也可用于短距離輸送粒度與比重較大、粒度較大、溫度較高的物料。重型板式給料機可水平安裝，也可傾斜安裝，*傾角20°
二、特點

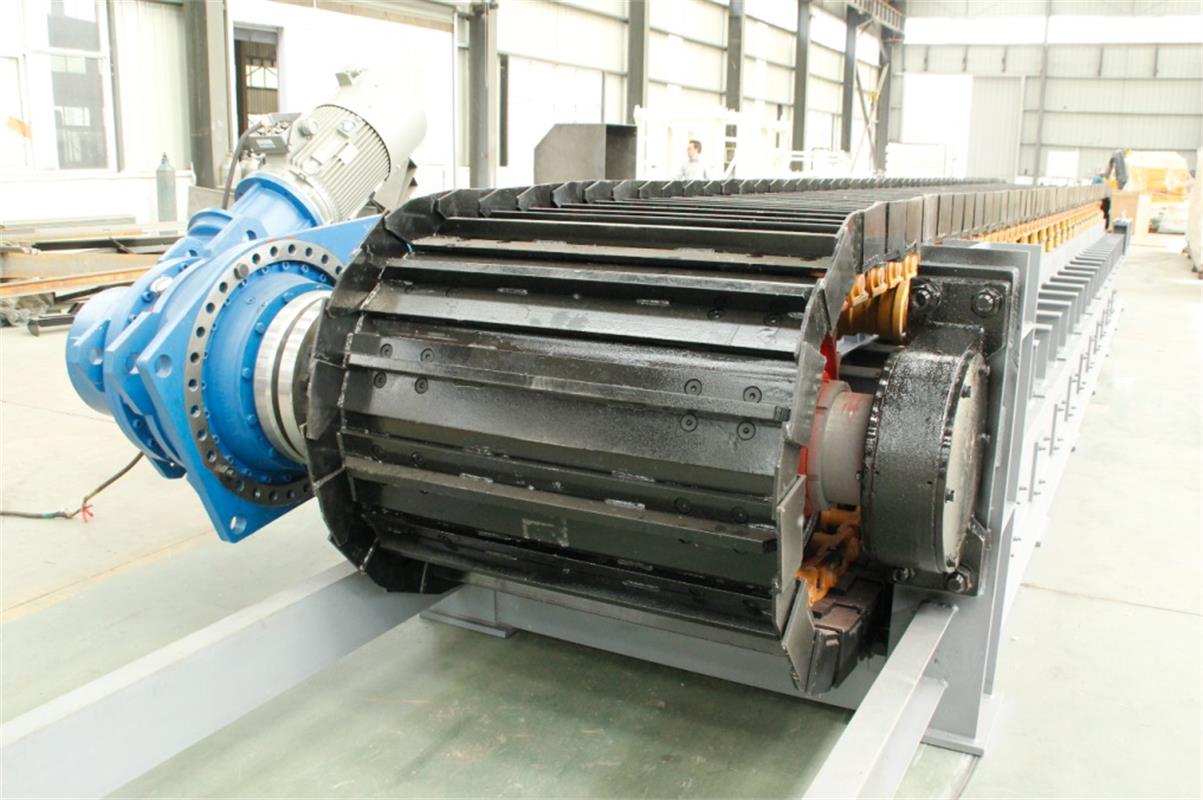

重型板式給料機拖曳鏈條采用**廠家生產的標準干式履帶鏈條，無需潤滑，抗拉強度高安裝維護方便。如圖：
重型板式給料機所有鏈連接部位均采用脹套和鎖盤連接，不損傷軸徑，減少應力集中，方便拆裝。
重型板式給料機鏈板為沖壓焊接結構，鏈板之間弧形搭接，工作時不漏料，鏈板上下加強，具有更大的承載能力。
重型板式給料機驅動裝置采用懸掛單點浮動支撐方式，齒徑吻合不受基礎精度的影響，可*限度減少板喂機的徑向安裝尺寸
板式給料機槽板
三、板式給料機傳動形式
重型板式給料機按照傳動方式分為：
a）右傳動：傳動裝置在喂料運行方向右側
b）右傳動：傳動裝置在喂料運行方向左側
按照給料速度變化方式分：
a）恒速式；
b）調速式
